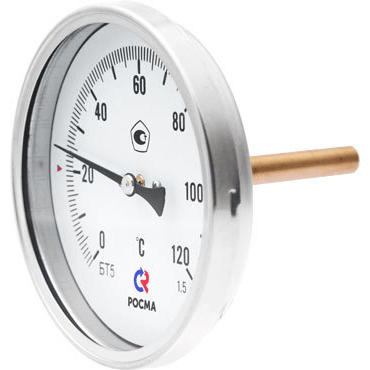

Термометр общетехнический (осевое присоединение)

Краткое описание Технические характеристики

Термометр осевой биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Общетехнические (осевое присоединение):

Тип	Диаметр корпуса	Класс точности	Пределы измерения температуры, °C	Длина погружной части, мм
БТ-31.211	63	2,5	−40…0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450	L=46* / 64 / 100 / 150 / 200
БТ-41.211	80	1,5		L=46* / 64 / 100 / 150
БТ-51.211	100			L=46* / 64 / 100 / 150 / 200 / 250 / 300
БТ-71.211	150			L=64 / 100 / 150 / 200 / 250

* — кроме t=60 °C

Диаметр корпуса	63, 80, 100, 150 мм
Класс точности	Ø80, 100, 150	1,5
	Ø63	2,5
Диапазон показаний температур	-40...+60 °С 0...+60 °С 0...+100 °С 0...+120 °С 0...+160 °С 0...+200 °С 0...+250 °С 0...+300 °С 0...+350 °С 0...+450 °С
Рабочая температура	Окружающая среда:	−10…+60 °C
Длина погружной части, мм	46 (кроме Ø150 или t°=0…+60 или 0…350 / 450 °C для Ø80 и 100); 64; 100; 150; 200; 250 (кроме Ø63); 300 (только для Ø100)
Корпус	IP43, коррозионностойкая сталь 12Х15Г9НД
Кольцо	Коррозионностойкая сталь 12Х15Г9НД, байонетное, для Ø63 — запрессованное
Шток	Нержавеющая сталь 08Х18Н10
Чувствительный элемент	Биметаллическая спираль
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Осевое
Резьба присоединения	на гильзе — G½ или M20×1,5
Рабочее давление	10 МПа (латунная гильза с длинной погружной части до 100 мм) 2,5 МПа (латунная гильза с длиной погружной части более 100 мм) 25 МПа (гильза из нержавеющей стали 08Х18Н10)
Регулировка	на штоке (для Ø63) или на корпусе с тыльной стороны
Межповерочный интервал	3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С 2 года — для всех остальных диапазонов
Техническая документация	ТУ 4211-001-4719015564-2008
