Термометр коррозионностойкий (универсальное присоединение)

Краткое описание Технические характеристики

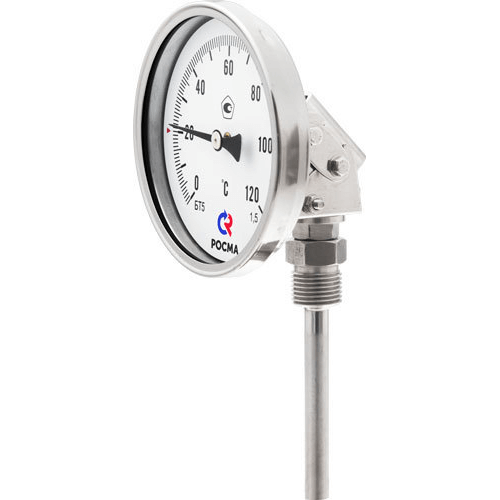

Коррозионностойкий термометр с универсальным (поворотно-откидным корпусом) присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Коррозионностойкие (универсальное присоединение):

Тип

Диаметр

корпуса

Класс

точности

Пределы измерения

температуры, °C

Длина погружной

части, мм

БТ-44.220

1,5

−30…+50; 0…60 / 100 / 120 / 160 / 250 / 350 / 450

L=64 / 100 / 150 / 200 / 250

БТ-54.220

100

L=64 / 100 / 150 / 200 / 250 / 300

Диаметр корпуса	80, 100 мм
Класс точности	1,5
Диапазон показаний температур	-30...+50 °С 0...+60 °С 0...+100 °С 0...+120 °С 0...+160 °С 0...+200 °С 0...+250 °С 0...+350 °С 0...+450 °С
Рабочая температура	Окружающая среда:	−40…+60 °C (длина погружной части 64 мм) −60…+60 °C (длина погружной части 100 мм и более)
Длина погружной части, мм	64, 100, 150, 200, 250, 300* мм (под заказ возможно изготовление погружной части длиной до 1600 мм)
	* — кроме диаметра 80 мм
Корпус	IP54 (IP65 под заказ), нержавеющая сталь 08Х18Н10, угол поворота до 90°
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Шток	Нержавеющая сталь 08Х18Н10
Чувствительный элемент	Биметаллическая спираль
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Осевое присоединение поворотного механизма
Комплектность	Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10)
Резьба присоединения	на штоке — G½ (под заказ другие резьбы)
Рабочее давление	на штоке — 10 МПа (100 кгс/см²) на гильзе — 25 МПа (250 кгс/см²)
Межповерочный интервал	3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С 2 года — для всех остальных диапазонов
Техническая документация	ТУ 4211-001-4719015564-2008
