Термоманометр осевой

Краткое описание Технические характеристики

Термоманометр осевой предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

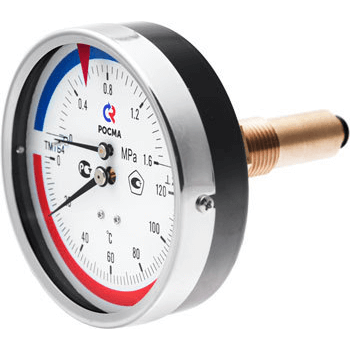

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном.

Клапан это запорное устройство, которое служит с одной стороны для удобства монтажа прибора с другой выполняет роль крана, что позволяет демонтировать термоманометр без слива системы (или без остановки технологического процесса). Рабочее давление клапана 2,5 МПа, максимальное — 5 МПа. По диапазонам температур термоманометры выпускаются в двух вариантах от 0–120 °С и до 150 °С, а по давлению 0–0,25 МПа, 0–0,4 МПа, 0–0,6 МПа…0–2,5 МПа.

К сожалению, технические службы потребителя часто делают ошибку, устанавливая расширитель или дополнительный отвод для монтажа термоманометра. Следует помнить, что для измерения температуры в приборе, в качестве чувствительного элемента, применяется биметаллическая пружина и поэтому погружная часть термоманометра должна находиться в трубе (в непосредственном контакте с теплоносителем), иначе возникает большая погрешность при измерении температуры. Погрешность измерения температуры минимальна, если конец клапана погружен на глубину не менее ⅓ и не более ⅔ диаметра трубопровода. Термоманометры монтируются непосредственно на трубопровод, достаточно к нему приварить бобышку с внутренней резьбой G½.

Термоманометры ТМТБ:

Тип	Диаметр корпуса	Класс точности	Пределы измерений (давление / температура)	Подключение		Длина погружной части, мм
				Резьба	Штуцер
ТМТБ-3	80	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа 0…+120 / 150 °C	G½	осевой, с клапаном	L=46, 64, 100
ТМТБ-4	100

Конструкция	Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы
Диаметр корпуса	80, 100 мм
Класс точности	2,5
Диапазоны показаний температур	0…120 / 150 °С
Диапазон показаний давлений	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Рабочая температура	Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C
Корпус	IP40, cталь 10, цвет черный
Кольцо	Хромированная сталь 10
Чувствительный элемент манометрической части	Медный сплав
Чувствительный элемент термометрической части	Биметаллическая спираль
Трибко-секторный механизм	Медный сплав
Клапан	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
Стекло	Минеральное
Штуцер для манометра	Медный сплав
Штуцер для термометра	Медный сплав или нержавеющая сталь 08Х18Н10
Длина погружной части, мм	46, 64, 100
Присоединение	Осевое
Резьба присоединения	G½ (на клапане)
Межповерочный интервал	2 года
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
