Стандартное исполнение

Краткое описание Технические характеристики

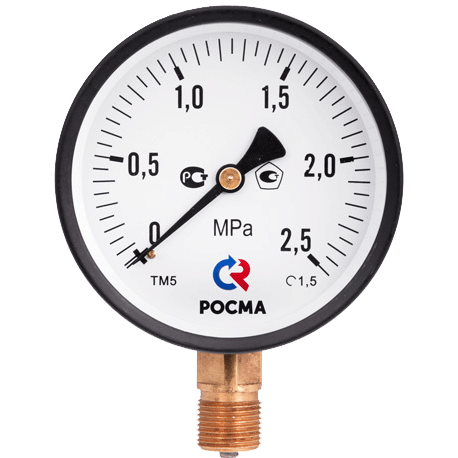

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометры ТМ серии 10:

Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Подключение
Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Резьба	Штуцер
ТМ-110	40	2,5	0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400	М10×1 или G⅛	радиальный, осевой
ТМ-210	50	2,5	0…1 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250	М12×1,5 или G¼	радиальный, осевой
ТМ-310	63	2,5	0...1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600	М12×1,5 или G¼	радиальный, осевой
ТМ-510	100	1,5	0...0,6	М20×1,5 или G½	радиальный
			0...1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600		радиальный, осевой
			0...1000		радиальный
ТМ-610	150	1,5	0...0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 100 / 160 / 250 / 400 / 600 / 1000	М20×1,5 или G½	радиальный

Вакууметры ТВ серии 10:

Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Подключение
Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Резьба	Штуцер
ТВ-110	40	2,5	−1…0	M10×1 или G⅛	радиальный, осевой
ТВ-310	63	2,5	−1…0	M12×1,5 или G¼	радиальный, осевой
ТВ-510	100	1,5	−1…0	M20×1,5 или G½	радиальный, осевой
ТВ-610	150	1,5	−1…0	M20×1,5 или G½	радиальный

Мановакууметры ТМВ серии 10:

Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Подключение
Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Резьба	Штуцер
ТМВ-110	40	2,5	−1…1,5 / 3 / 5 / 9 / 15 / 24	M10×1 или G⅛	радиальный, осевой
ТМВ-310	63	2,5	−1…1,5 / 3 / 5 / 9 / 15 / 24	M12×1,5 или G¼	радиальный, осевой
ТМВ-510	100	1,5	−1…1,5 / 3 / 5 / 9 / 15 / 24	M20×1,5 или G½	радиальный, осевой
ТМВ-610	150	1,5	−1…1,5 / 3 / 5 / 9 / 15 / 24	M20×1,5 или G½	радиальный

Диаметр корпуса	40, 50, 63, 100, 150 мм
Класс точности	Ø100, 150	1,5
	Ø63	2,5
	Ø40, 50	2,5
Диапазон показаний давлений	ТМ	0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* МПа
	ТВ****	−0,1…0 МПа
	ТМВ****	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
	* — только для радиальных Ø100 и Ø150 — кроме Ø40, 50 * — кроме Ø40, 50, 63 **** — кроме Ø50, осевые Ø100 под заказ
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Рабочая температура	Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C
Корпус	IP40, сталь, цвет черный
Кольцо	Сталь, цвет черный
Чувствительный элемент	Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Штуцер	Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение	Радиальное или осевое* (Ø150; 100 МПа — только радиальное) * — для ТВ-510 и ТМВ-510 под заказ
Резьба присоединения	Ø100, 150	G½, M20×1,5
	Ø50, 63	G¼, M12×1,5
	Ø40	G⅛, M10×1
	* — под заказ другие резьбы
Марка стали	Корпус, кольцо — сталь 10
Межповерочный интервал	2 года
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
