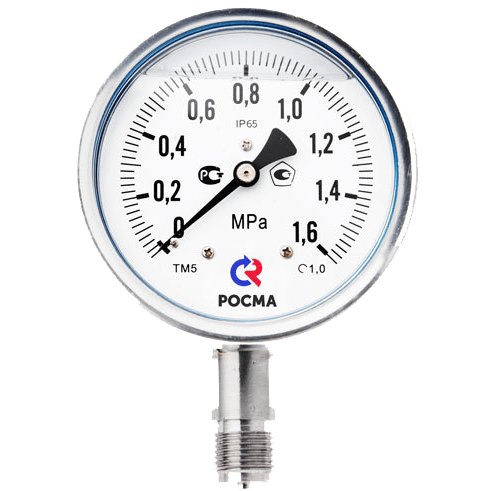

Манометр коррозионностойкий виброустойчивый

Краткое описание Технические характеристики

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65.

Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Манометры ТМ серии 21:

Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Подключение
				Резьба	Штуцер
ТМ-121	40	2,5	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	G⅛	радиальный, осевой
ТМ-221	50	2,5	0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60	G¼	радиальный, осевой
ТМ-321	63	1,5	0...1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600	М12×1,5 или G¼	радиальный, осевой
ТМ-521	100	1,0	0...0,6	М20×1,5 или G½	радиальный
			0...1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 / 1000		радиальный, осевой
ТМ-621	150	1,0	0...0,6		радиальный
			0...1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 100 / 160 / 250 / 400 / 600 / 1000		радиальный, осевой

Вакуумметры ТВ серии 21:

Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Подключение
Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Резьба	Штуцер
ТВ-321	63	1,5	−1…0	M12×1,5 или G¼	радиальный, осевой
ТВ-521	100	1,0	−1…0	M20×1,5 или G½
ТВ-621	150	1,0	−1…0	M20×1,5 или G½

Мановакууметры ТМВ серии 21:

Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Подключение
Тип	Диаметр корпуса	Класс точности	Пределы измерений *(кгс/см², 0,1МПа)**	Резьба	Штуцер
ТМВ-321	63	1,5	−1…1,5 / 3 / 5 / 9 / 15 / 24	M12×1,5 или G¼	радиальный, осевой
ТМВ-521	100	1,0	−1…1,5 / 3 / 5 / 9 / 15 / 24	M20×1,5 или G½
ТМВ-621	150	1,0	−1…1,5 / 3 / 5 / 9 / 15 / 24	M20×1,5 или G½

Диаметр корпуса	ТМ	40, 50, 63, 100, 150 мм
	ТВ, ТМВ	63, 100, 150 мм
Класс точности	Ø100, 150	1
	Ø63	1,5
	Ø40, 50	2,5
Диапазон показаний давлений	ТМ (Ø40, 50)	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа
	ТМ (Ø63, 100, 150)	0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** МПа
	ТВ***	−0,1…0 МПа
	ТМВ***	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
	* — только для радиальных Ø100, 150 мм — только для Ø100, 150 мм * — только для Ø40, 50 мм
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Рабочая температура	Окружающая среда:	−20…+60 °C (глицерин ПК-94) −60…+60 °C (силикон АК-50) −60…+60 °C (без заполнения)
	Измеряемая среда:	до +150 °C (без заполнения) до +100 °C (с заполнением)
Корпус	IP65, нержавеющая сталь
Кольцо	Нержавеющая сталь Ø100, 150 — байонетное Ø40, 50, 63 — завальцованное
Чувствительный элемент	Нержавеющая сталь
Трибко-секторный механизм	Нержавеющая сталь
Циферблат	Алюминий, шкала черная на белом фоне
Стрелка	Алюминий черного цвета
Стекло	Органическое
Штуцер	Нержавеющая сталь
Присоединение	Радиальное — Ø все; Осевое — Ø40, 50, 63; Эксцентрическое — Ø100, 150
Резьба присоединения	Ø100, 150	G½, M20×1,5, NPT½
	Ø63	G¼, M12×1,5
	Ø50	G¼
	Ø40	G⅛
Марка стали	Корпус и кольцо — 08Х18Н10 Штуцер, чувствительный элемент, трибко-секторный механизм — 08Х17Н13М2
Межповерочный интервал	2 года
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
